丝杆升降机的原理和构造?

2024-04-13 10:58:23
16

  丝杆升降机是一种常见的垂直运输设备,它通过丝杆和螺母的配合来实现升降运动。下面是关于丝杆升降机的原理和构造的详细介绍:

  原理:

  丝杆升降机的工作原理基于螺杆副的转动传动。主要部件包括电动机、丝杆、螺母和升降台。

  电动机驱动丝杆转动:电动机通过联轴器或减速器连接到丝杆的一端,当电动机启动时,丝杆开始旋转。

  丝杆和螺母的配合:丝杆上安装有螺纹,螺母是一个与丝杆螺纹配合的零件。当丝杆旋转时,螺母沿着丝杆的螺纹移动,从而产生升降运动。

  升降台的移动:螺母连接到升降台,当螺母随着丝杆的旋转移动时,升降台也会上升或下降。

  构造:

  丝杆升降机的构造主要包括以下部件:

  丝杆(Screw Shaft):通常是一根长而细的螺纹轴,制造材料可以是钢或者不锈钢。丝杆的螺纹可以是三角形、梯形或方形等不同形状。

  螺母(Nut):螺母是一个配合丝杆螺纹的零件,通常是一个有内螺纹孔的零件,负责在丝杆旋转时沿着螺纹移动。

  电动机(Motor):驱动丝杆旋转的动力源。通常是电动机通过机械传动装置(如减速器)连接到丝杆上。

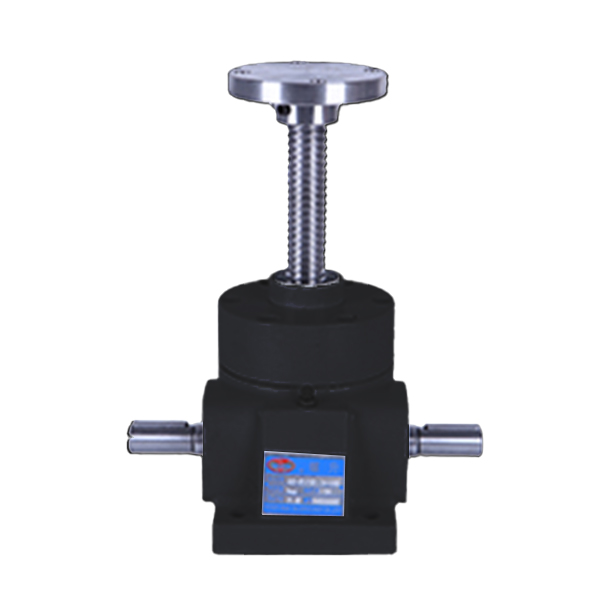

丝杆升降机

  升降台(Lifting Platform):螺母连接到升降台上,通过螺母的移动实现升降台的上升或下降。

  支撑结构和导向装置:用于支撑丝杆和升降台,同时保证运动的稳定和垂直。

  工作流程:

  当电动机启动时,丝杆开始旋转。

  丝杆上的螺母沿着丝杆的螺纹移动,带动连接的升降台一起上升或下降。

  当电动机停止工作时,升降台停止移动,位置稳定。

  丝杆升降机适用于各种需要垂直升降运输的场合,如工厂生产线、仓储物流、舞台设备等。其优点包括结构简单、稳定性高、噪音低等特点,但速度较慢,通常用于要求准确位置和不需要高速升降的应用场合。
